電動執行器-CHQ-150/600

一、產品概述

“CHQ”系列電動執行器用于控制0°～270°旋轉的電動閥門及其他同類產品，如電動蝶閥、電動球閥、風門、擋板閥、旋塞閥、百葉閥等，廣泛應用于石油、化工、水處理、船舶、造紙、電站、供熱、樓宇自控、輕工等各行業中。以AC380V/220V/110V交流電源作為驅動電源，4-20mA電流信號或0-10V DC 電壓信號作為控制信號，使電動閥門運動到所需位置，實現其自動化控制，輸出扭矩可達6000N?M。

二、性能特點

2.1殼體

殼體為硬質鋁合金，經陽Ji氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68和防爆型供選擇。

2.2電機

采用全封閉鼠籠式電機，具有體積小、扭矩大、慣性力小等特點。電機絕緣等級為H級且內置過熱保護開關，可防止過熱損壞電機。

2.3手動結構

手輪的設計保證安全可靠、省力、體積小。不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。（注：在不通電的狀況下，電動執行器將保持永Jiu手動狀態）

2.4指示器

指示器安裝在中心軸上，可以觀察閥門位置。鏡面采用凸透鏡設計，不積水，觀察更方便。

2.5干燥器

用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。

2.6限位開關

機械，電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能準確并方便地設定位置。

2.7扭矩開關

可提供過載保護在閥門卡澀，有異物時，自動斷開電機電源，更有Xiao的保護閥門和電動執行器不受損壞。（出廠前已設定好，請用戶不要隨意更改設置）

2.8自鎖

精密的雙蝸輪蝸桿機構可高Xiao傳輸大扭矩，效率高，噪音低（<50分貝），壽命長，且有自鎖功能，防止反轉，傳動部分穩定可靠，無需再加油。

2.9防脫螺栓

拆除外殼時，螺栓附在殼體上，不會脫落。外部螺絲均采用304不銹鋼材質。

2.10安裝

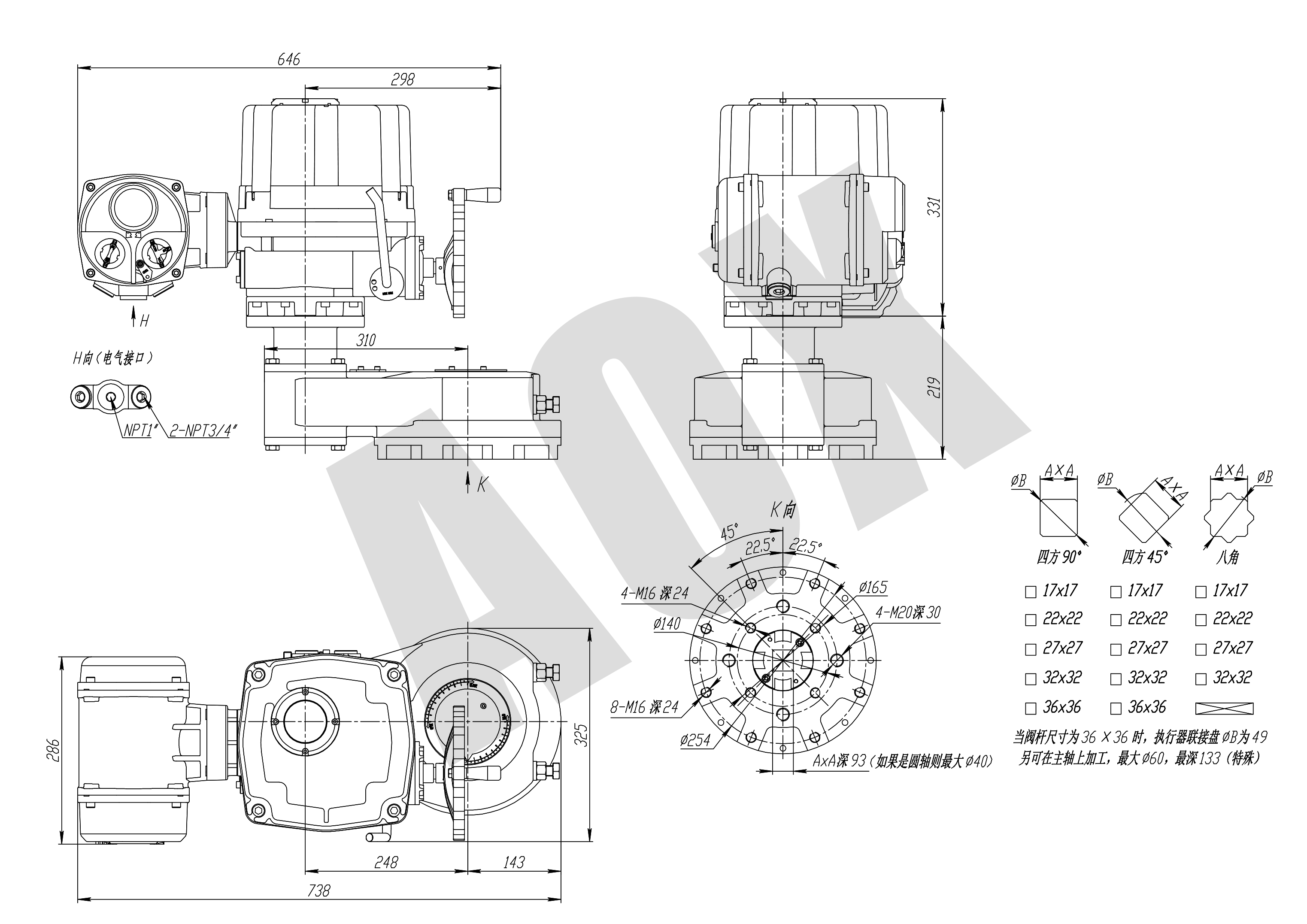

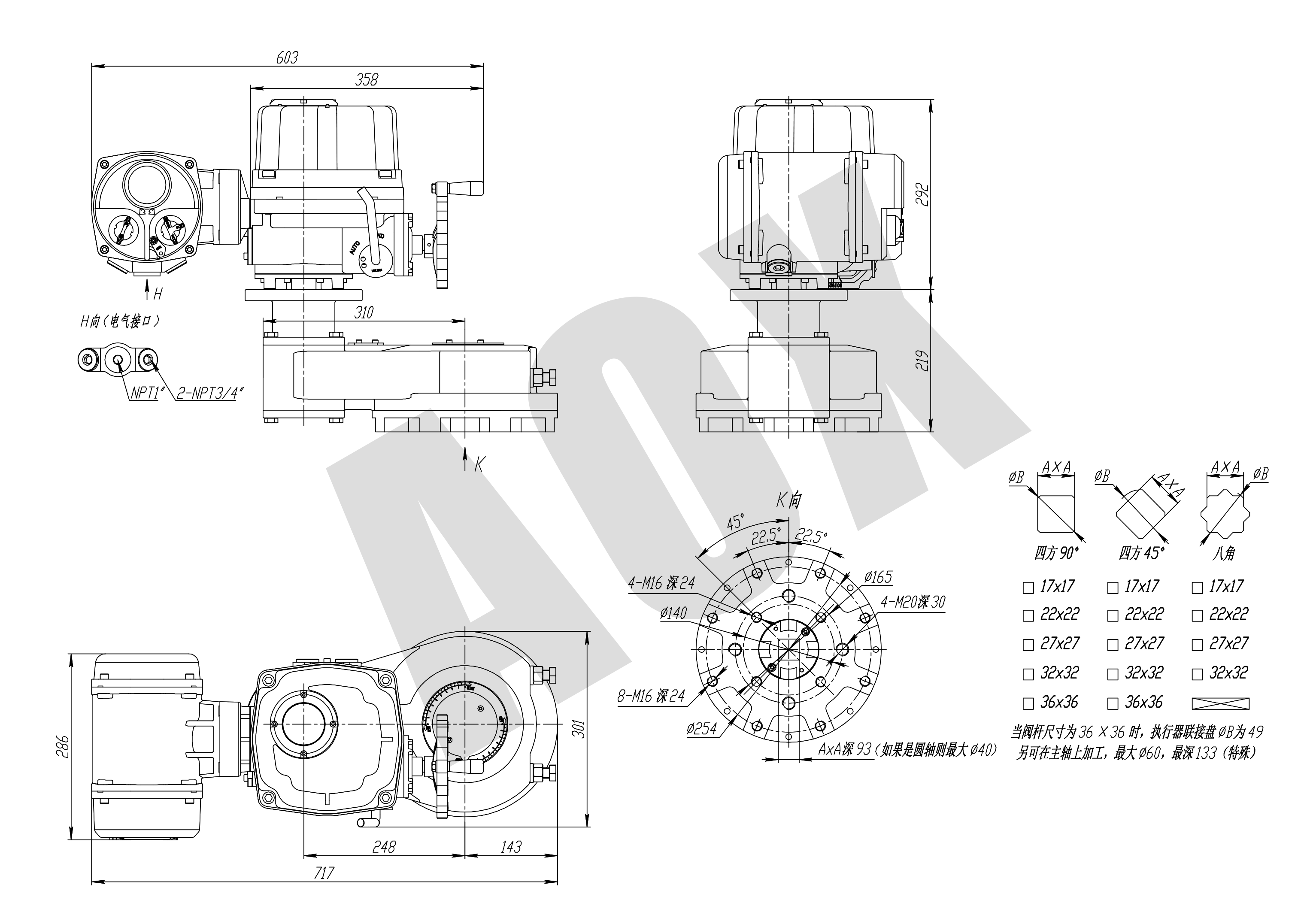

底部安裝尺寸符合ISO5211標準，驅動軸套可拆下根據需要進行加工，適應性強。可以垂直安裝，也可以水平安裝。

2.11線路

控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有Xiao滿足各種附加功能的要求。（可根據客戶要求另行加工）
