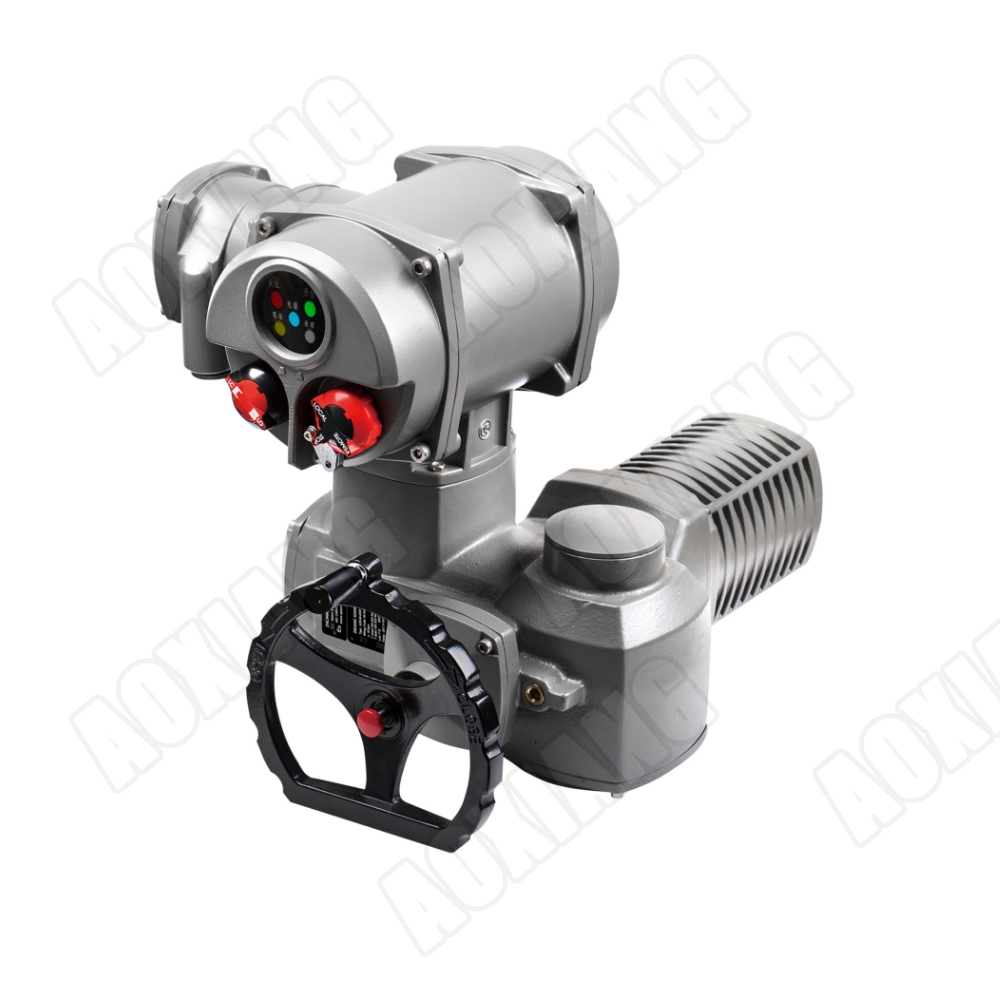

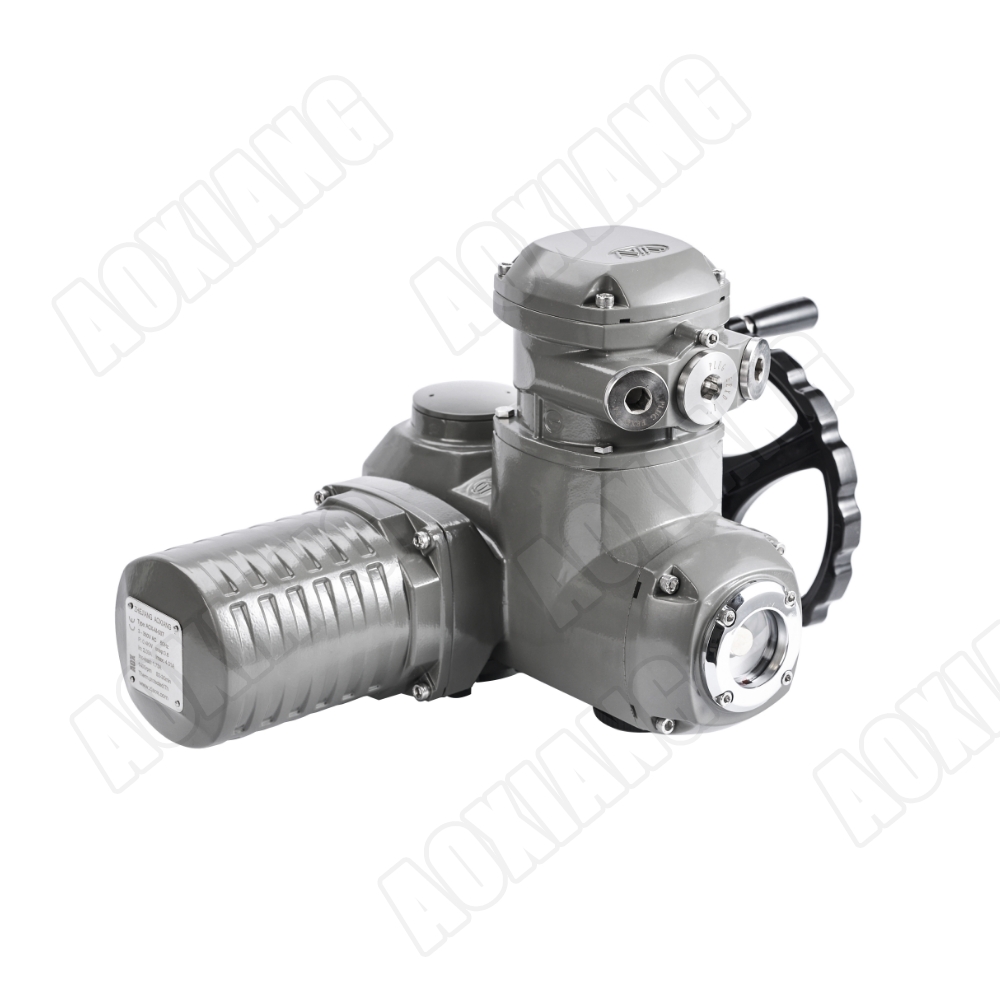

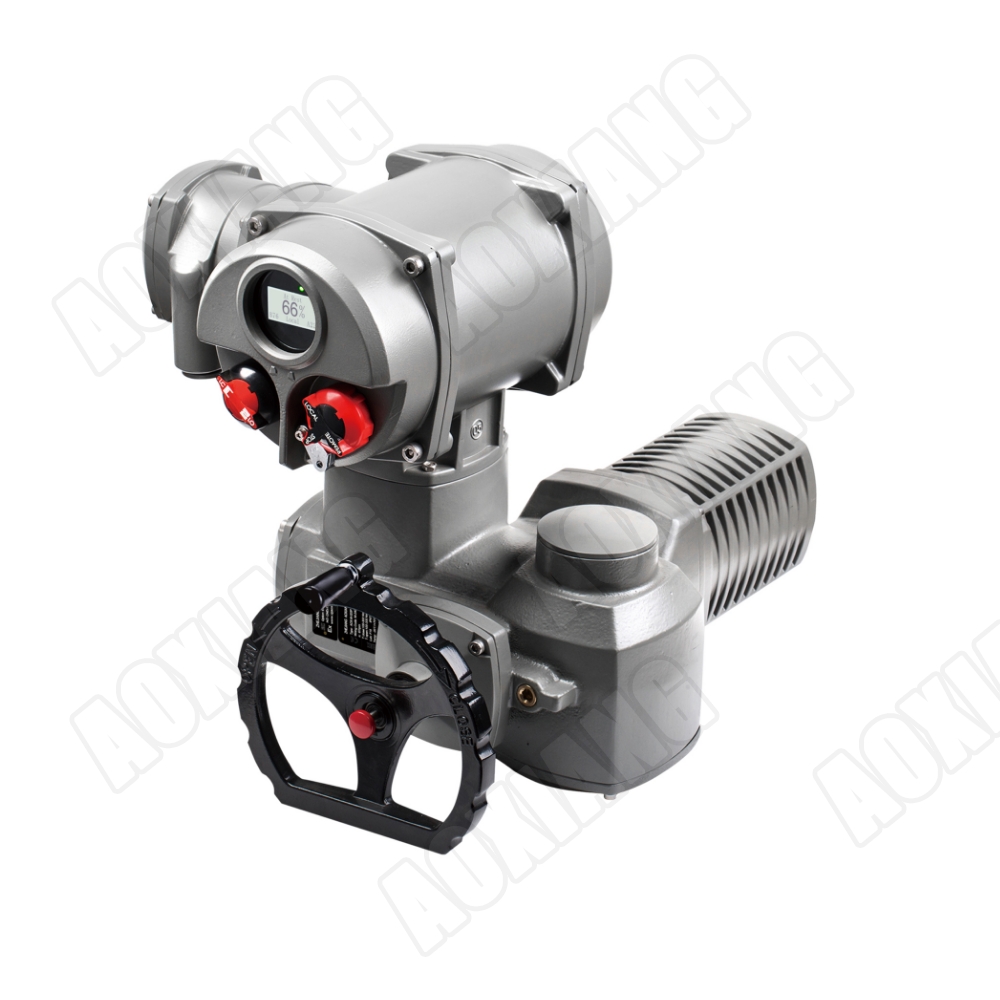

AOX-M系列多回轉電動執行器

1、產品概述

“AOX-M”系列電動執行器用于控制多種電動閥門及其他同類產品，如電動蝶閥、電動球閥、閘閥、截止閥、調節閥等，可以廣泛應用于石油、化工、水處理、船舶、造紙、電站、供熱、樓宇自控等各行業中。它以AC380V/220V/110V交流電源為驅動電源，以4-20mA電流信號或0-10V DC電壓信號為控制信號，可使閥門運動到所需位置。 實現其自動化控制?！癆OX-M”系列有著不同扭矩選擇范圍，扭矩值由15-3000NM，速度從10-110RPM，還可以配置不同的“AOX-M”閥門齒輪箱，大大拓展扭矩范圍或者多回轉執行器可變為部分回轉、拐臂式、線性執行器，可為多種要求找到適合的系列類型。（該產品已獲得CE與防爆認證證書）

2、性能特點

2.1殼體

殼體為球墨鑄鐵，經金屬表層防護，在執行器面漆噴涂之前都要經過中間涂層防護處理，提高耐腐蝕性，防護等級為IP67，NEMA4和NEMA6，并有IP68與防爆型可供選擇。

2.2電機

采用全封閉鼠籠式電機，具有體積小、扭矩大、慣性力小等特點。電機絕緣等級為H級且內置過熱保護開關，可防止過熱損壞電機。

2.3電機保護

為了保護電機避免過熱，有兩個串聯的熱敏開關安裝在三相電機或單相電機的各繞組里。將它們介入控制電路之后Jiu可以起到防止繞組溫度過熱對電機造成的損壞。熱敏開關相對于熱過載繼電器可以提供更好的保護，因為溫度感應元件在電機內部。一旦某一繞組的溫度超過120℃，熱敏開關Jiu會切斷控制電源。當繞組溫度下降Zhi90℃時電機將重新啟動。電機保護設備（過熱保護開關或是電熱調節器）參與外部接線控制。

2.4接線端子箱

雙密封保護設計的端子箱內在打開接線端子箱蓋進行現場接線時，單獨密封的端子箱也保證電動裝置內電器部分的密封完整性。執行器的電機和控制單元的連接通過端子連接。（AOX-M-007～010為29針，AOX-M-020～100為39針）

2.5閥門控制

淘汰了傳統的電位器測試閥位，采用磁感應編碼器來保證位置精Zhun度，且在執行器停電時不需要電池Jiu可以精Zhun靠的記錄閥位。

2.6紅外線設定

通過密封的指示窗，可對執行器進行全部設定和診斷，無需在現場打開電氣箱蓋而暴露內部的控制電路，設定器與窗口的有Xiao對話距離為1-1.5米。（可定制對話距離可達3-4米）

2.7本地控制

現場控制開關和鎖扣式現場/停止/遠程選擇器為無貫通軸的磁性開關，通過作用執行器的內部霍爾開關管進行控制，保證了執行器的密封防潮要求。

2.8手動結構

手輪的設計保證An全、可靠、省力、體積小。不通電時，通過操作手輪中間的紅色按鈕使電機與執行器連接斷開，啟動手動操作。因為電機和操作軸之間的自鎖式渦輪分離，即使執行器在大扭矩值下也很容易轉為手動操作。在啟動電機后，自動脫離手動操作，在執行電機操作時手輪不工作。（注：在不通電的狀況下，電動執行器將保持手動狀態）

2.9干燥器

用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。

2.10扭矩開關

可提供過載保護，在閥門卡澀有異物時自動斷開電機電源，更有Xiao的保護閥門和電動執行器不受損壞。

2.11自鎖

精密的蝸輪蝸桿機構可傳輸大扭矩，具有Xiao率高、噪音低（<50分貝）、壽命長等特點。具有自鎖功能防止反轉，傳動部分穩定可靠且無需再加油。

2.12防脫螺栓

拆除外殼時，螺栓附在殼體上不會脫落，且外部螺絲均采用304不銹鋼材質。

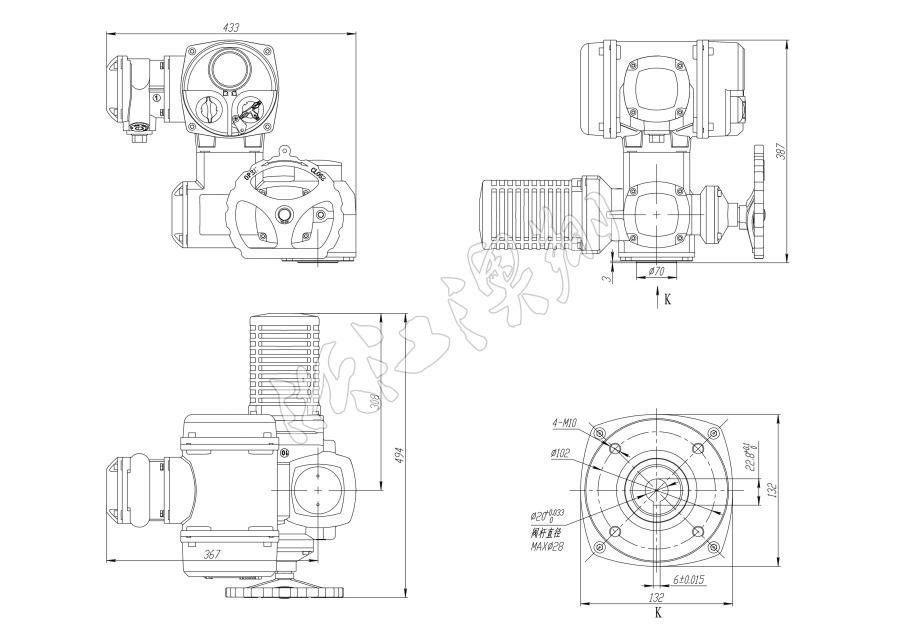

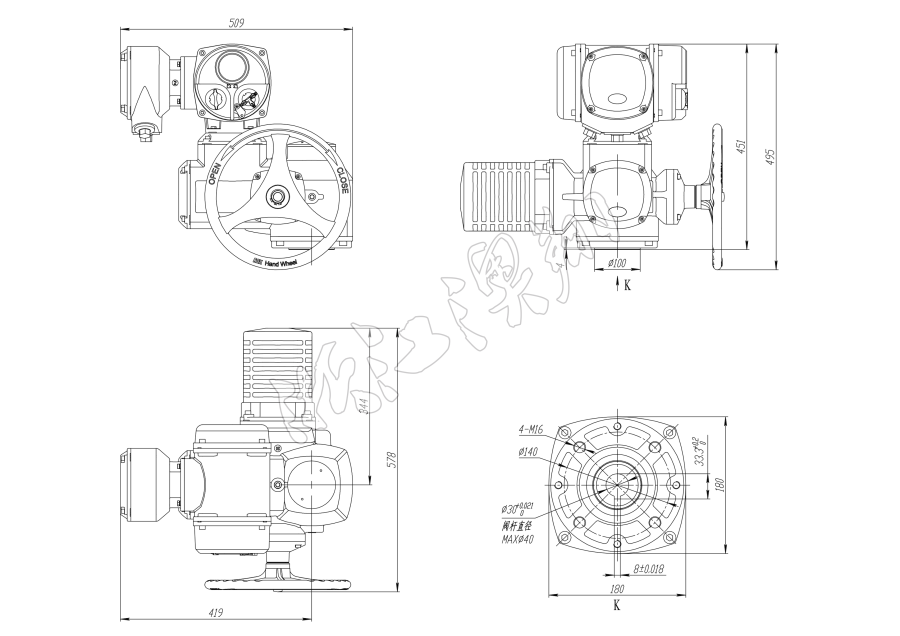

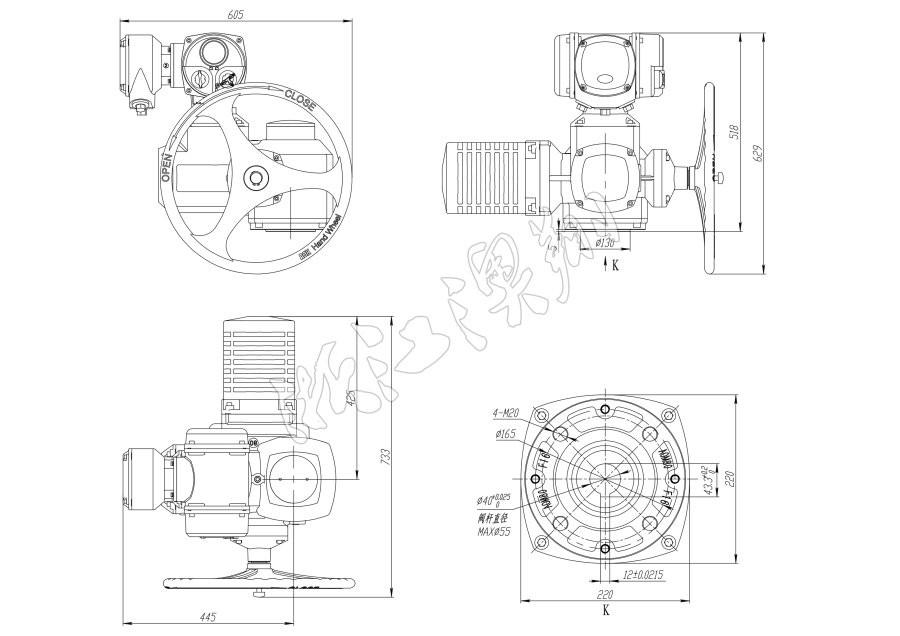

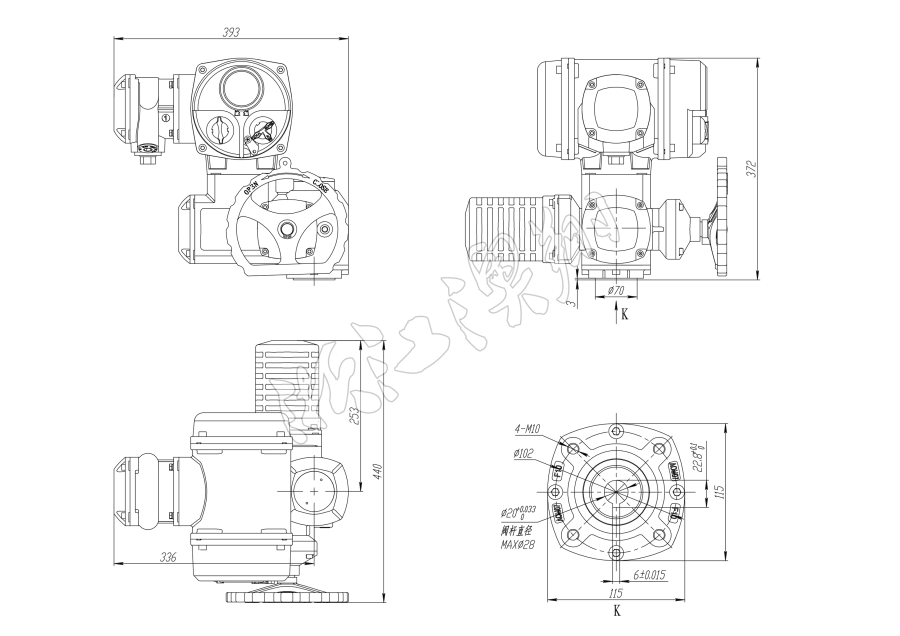

2.13安裝

底部安裝尺寸符合ISO5210標準，驅動軸套可拆下根據需要進行加工，兼容性好?？梢源怪卑惭b，也可以水平安裝。

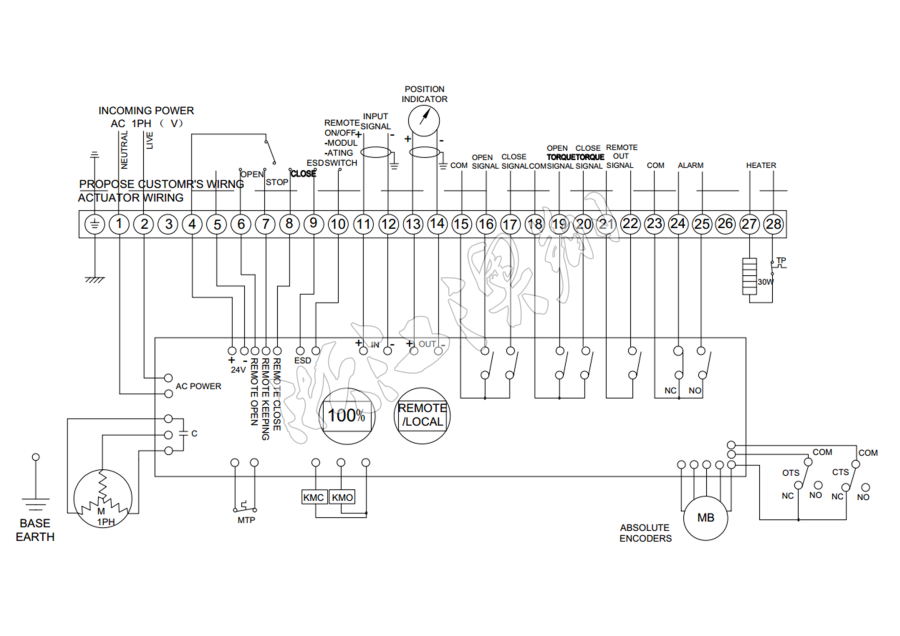

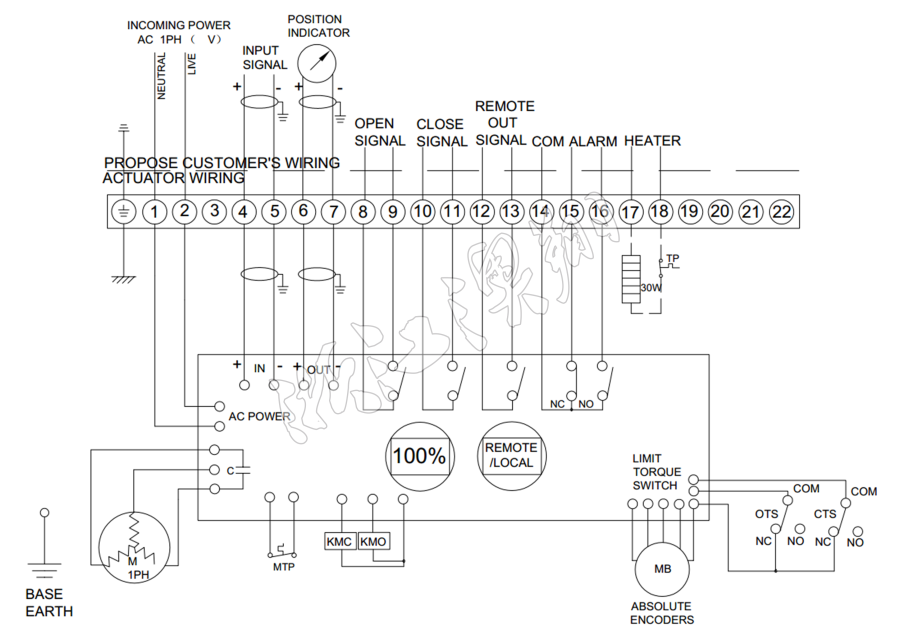

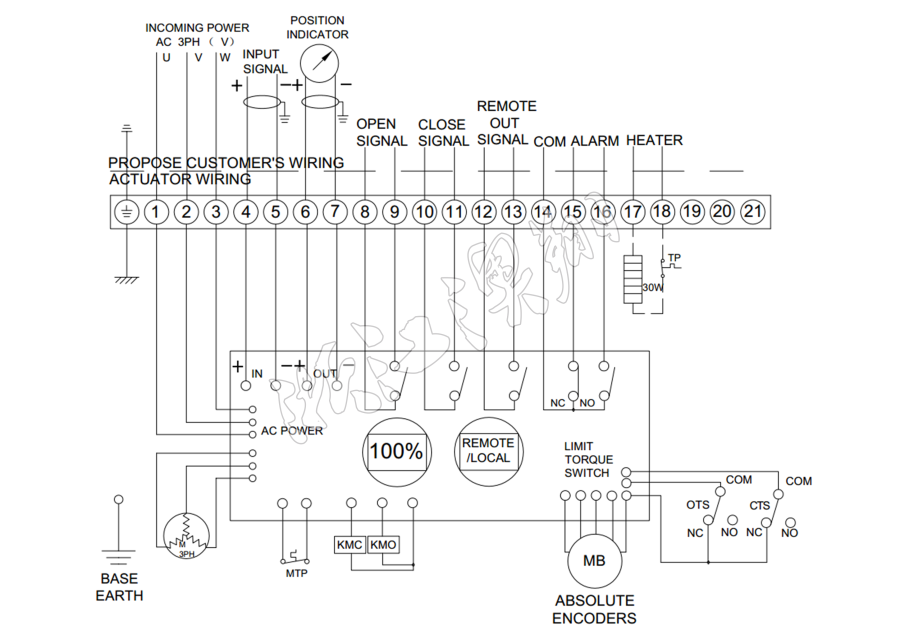

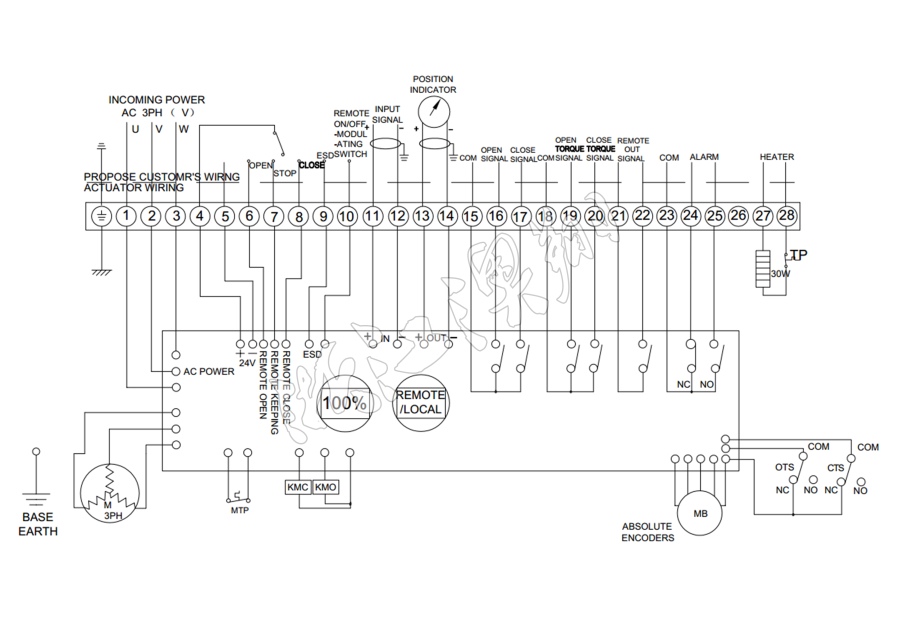

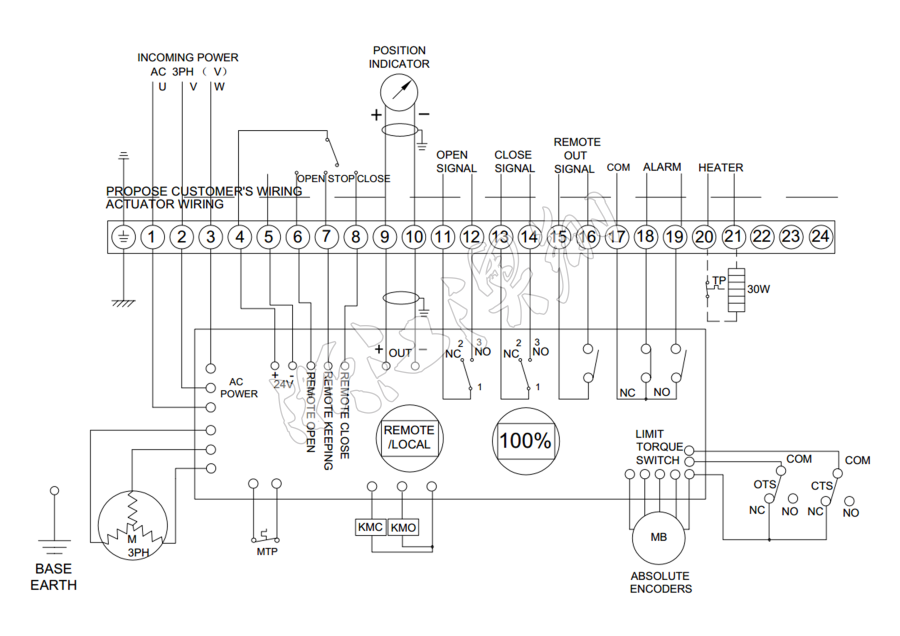

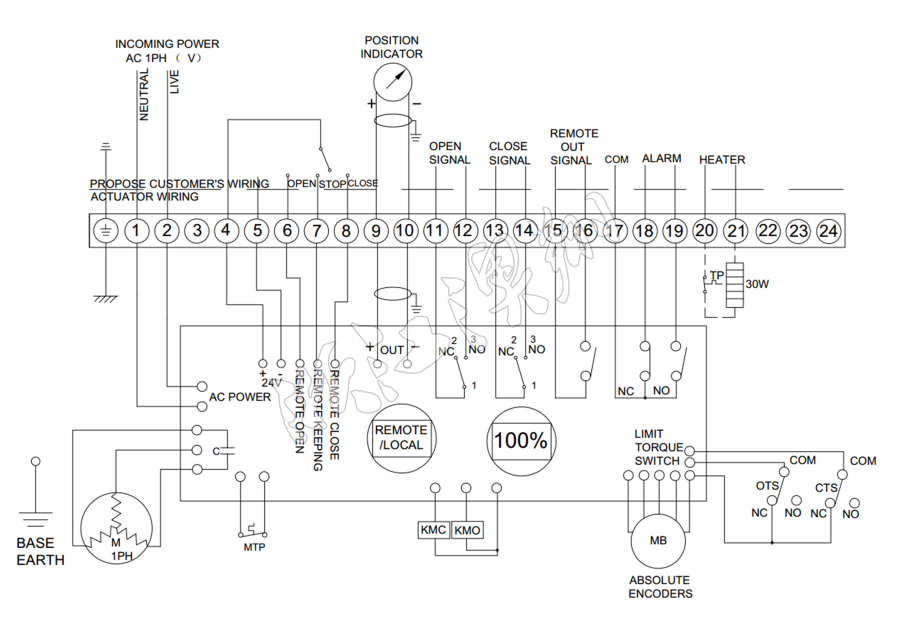

2.14線路

控制線路符合單相或三相電源標準，線路布置緊湊合理。執行器采用葵花端子配置29個接線端口，雙密封連接時端子臺安裝于執行器腔體和連接器之間。即使在取下外蓋后或是電纜封套沒有完全密封的情況下，也可保護設備免于塵土或濕氣的侵害。接線端子可有Xiao滿足各種附加功能的要求。（可根據客戶要求另行加工）
